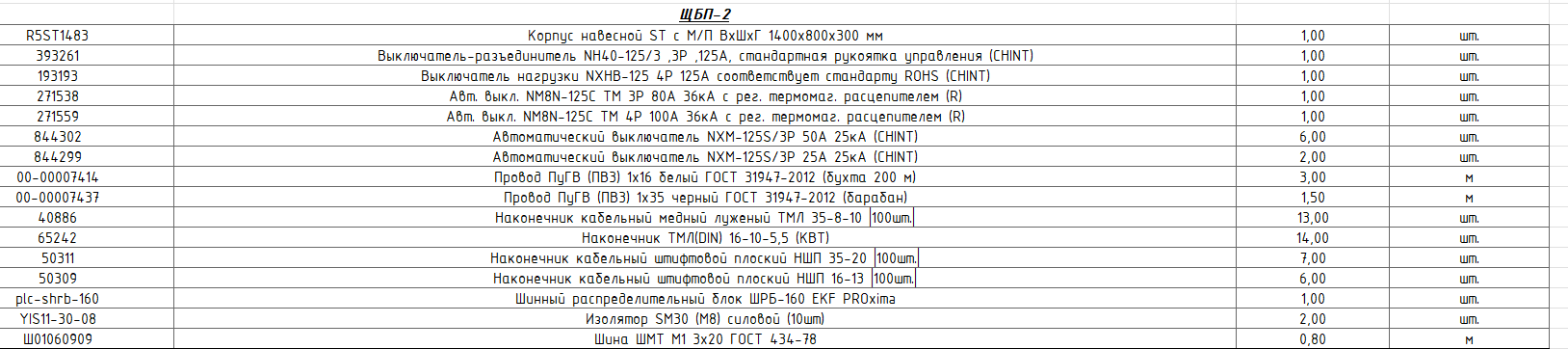

Когда в руки к нам попадает проект мы очень пристально вглядываемся в него. Оценка проекта состоит на 70% из рассматривания проекта. И хорошо если есть спецификация в проекте, но когда её нет инженера всматриваются в каракули проектировщиков и поминают их добрым словом (а проектировщики - заказчиков).

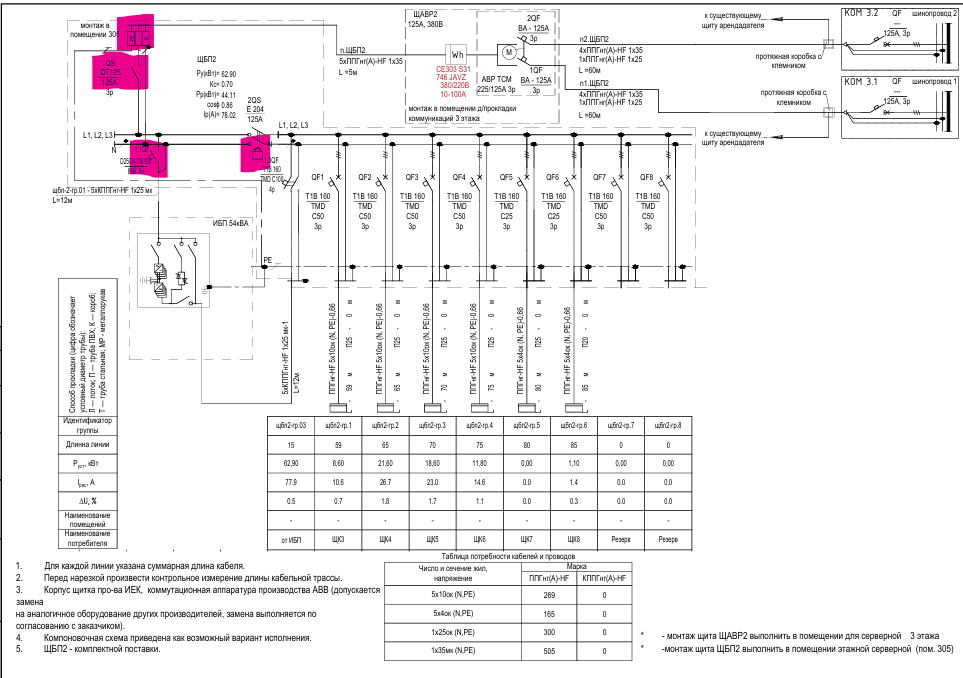

Пример - схема шкафа под названием ЩБП-2. При беглом взгляде глаз цепляется за новое изображение клемм (не соответствующее ЕСКД) и особое оборудование с замком.
Пример - схема шкафа под названием ЩБП-2. При беглом взгляде глаз цепляется за новое изображение клемм (не соответствующее ЕСКД) и особое оборудование с замком.
Пример - схема шкафа под названием ЩБП-2. При беглом взгляде глаз цепляется за новое изображение клемм (не соответствующее ЕСКД) и особое оборудование с замком.
Увы, мы опять не засняли этап сборки, но скоро исправимся.

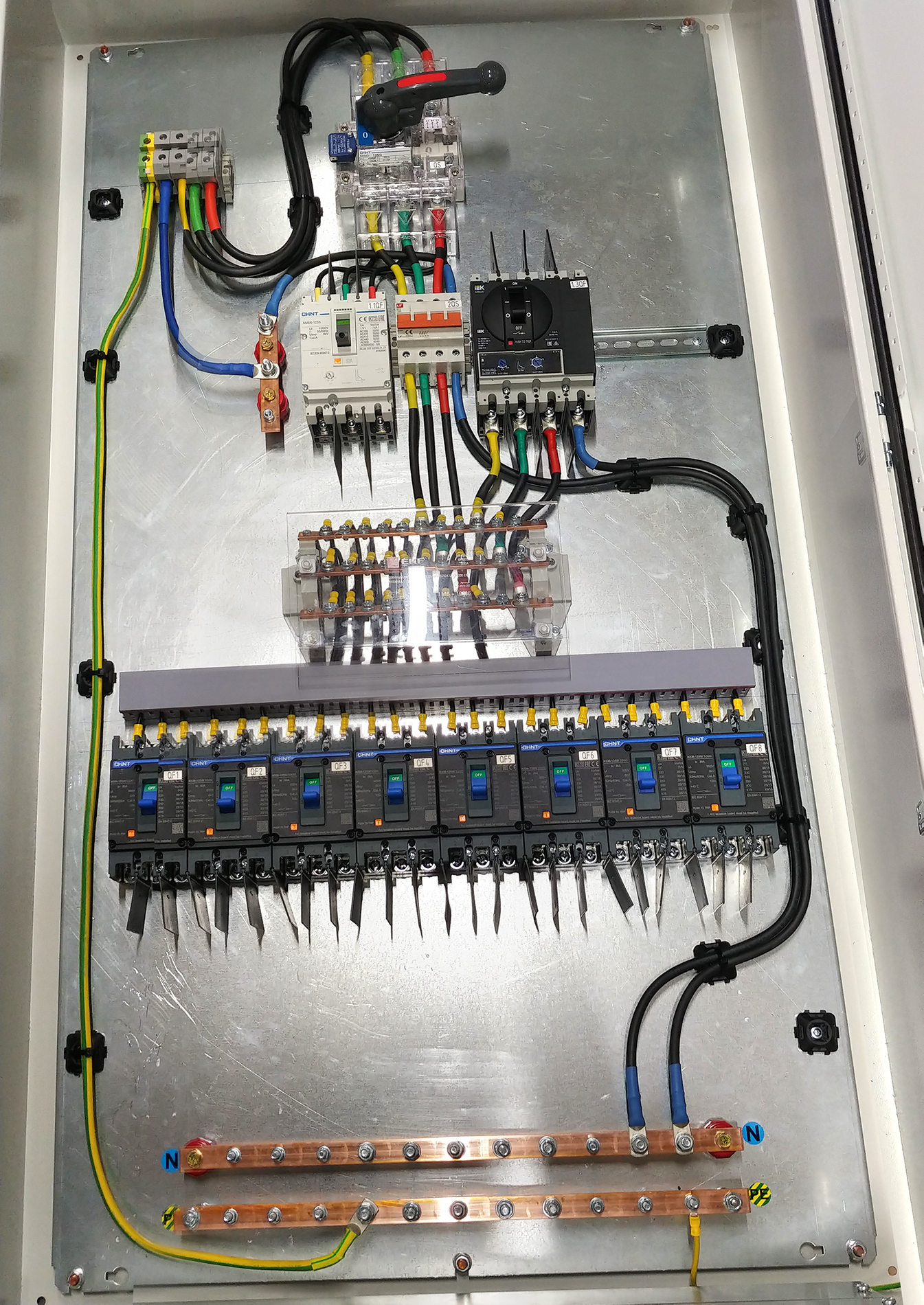

Поэтому немного магии монтажа и вот готовый щит.
По структуре щита можем пояснить следующие моменты:
- Все потребители приходят снизу и потому шины N и РЕ выведены вниз шкафа.
- Аппараты расположены так, что бы кабели потребителей можно было без проблем уложить в свободном пространстве
- Установлены перегородки для соблюдения требований электробезопасности
- Отдельно установлен и выведен автомат 1.1QF с отходящим кабелем вверх.
- Рубильник всё таки с возможностью блокировки замком
- Выполнено в соответствие со схемой, ПУЭ и ГОСТ 51321
- Дверь щита заземлена
- Оборудование на DIN-рейке ограничено стопорами, согласно ПУЭ
- Есть место установки для доп.оборудования
- Смонтированы площадки для крепления приходящих кабелей
- Кабели имеют цветовую маркировку согласно ПУЭ

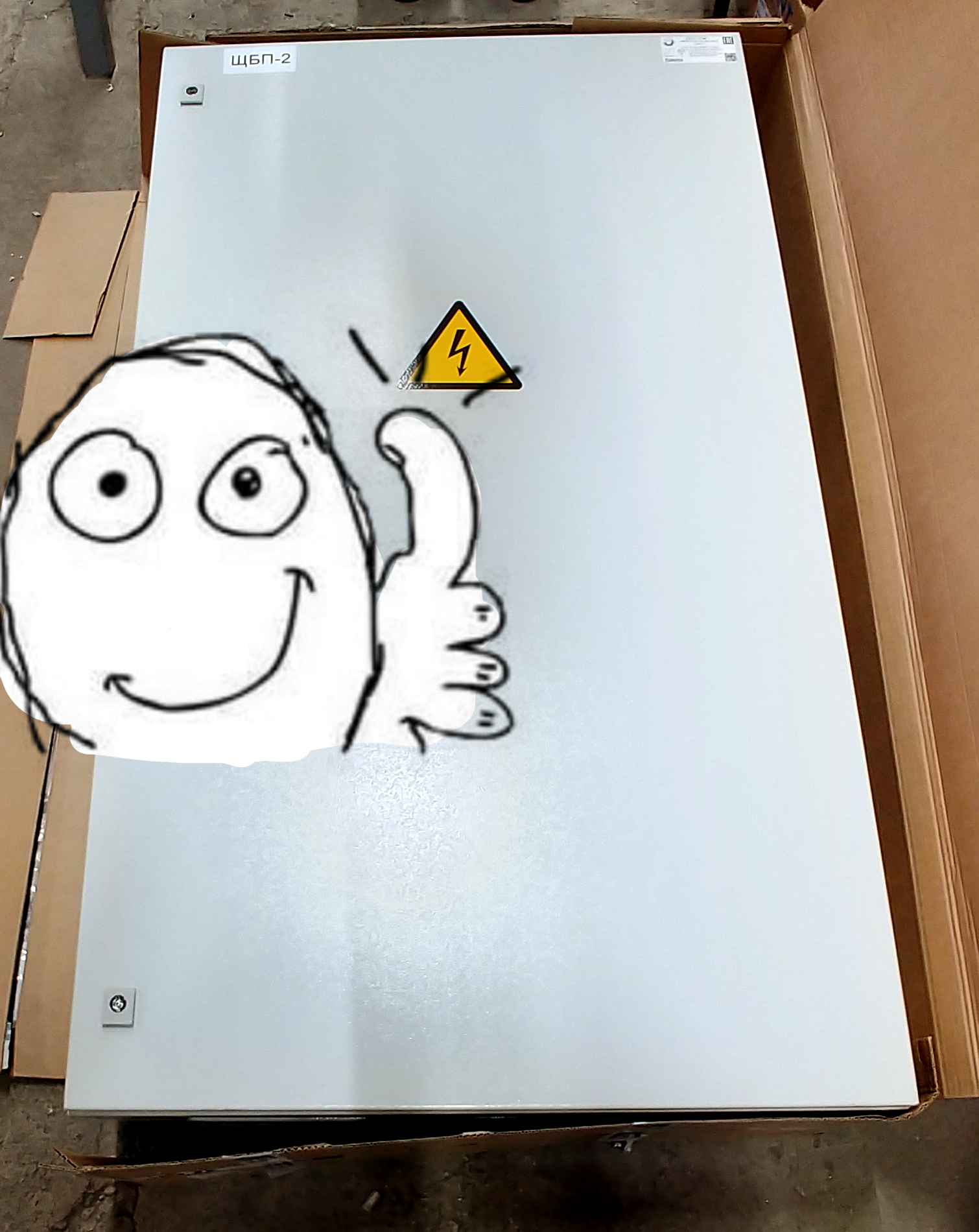

Щит был запакован и в составе проекта отправлен заказчику.
