Приложение 1
Категории и группы взрывоопасных смесей по ПИВРЭ и ПИВЭ
До введения в действие стандартов на взрывозащищенное электрооборудование последнее разрабатывается и маркируется по «Правилам изготовления взрывозащищенного и рудничного электрооборудования» (ПИВРЭ) ОАА.684.053-67. Кроме того, в эксплуатации имеется электрооборудование, разработанное и маркированное по «Правилам изготовления взрывозащищенного электрооборудования (ПИВЭ)», утвержденным в 1960 и 1963 гг.
Таблица П1.1. Категории взрывоопасных смесей

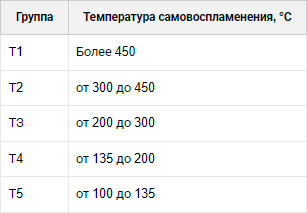

Таблица П1.2. Группы взрывоопасных смесей по ПИВРЭ ОАА.684.053-67

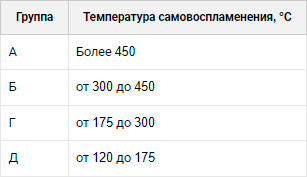

Таблица П1.3. Группы взрывоопасных смесей по ПИВЭ
1. Категории взрывоопасных смесей по ПИВРЭ ОАА.684.053-67 и ПИВЭ, утвержденным в 1960 и 1963 гг., приведены в табл. П1.1.
Указанные в табл. П1.1 значения критического зазора непригодны для контроля ширины щели взрывонепроницаемых оболочек в эксплуатации.
Контроль параметров взрывозащиты взрывозащищенного электрооборудования необходимо производить по чертежам средств взрывозащиты, имеющимся в эксплуатационных документах на конкретное взрывозащищенное электрооборудование, а при их отсутствии следует руководствоваться гл. 3.4 «Электроустановки во взрывоопасных зонах» ПЭЭП и ПТБ при эксплуатации электроустановок потребителей.
2. Группы взрывоопасных смесей по ПИВРЭ ОАА.684.053 -67 приведены в табл. П1.2.
3. Группы взрывоопасных смесей по ПИВЭ приведены в табл. П1.3.
4. При выборе электрооборудования с маркировкой по взрывозащите по ПИВРЭ ОАА.684.053-67 и по ПИВЭ взрывозащищенность электрооборудования для взрывоопасных смесей определяется по табл. П1.4 и П1.5.
Указанные в табл. П1.1 значения критического зазора непригодны для контроля ширины щели взрывонепроницаемых оболочек в эксплуатации.
Контроль параметров взрывозащиты взрывозащищенного электрооборудования необходимо производить по чертежам средств взрывозащиты, имеющимся в эксплуатационных документах на конкретное взрывозащищенное электрооборудование, а при их отсутствии следует руководствоваться гл. 3.4 «Электроустановки во взрывоопасных зонах» ПЭЭП и ПТБ при эксплуатации электроустановок потребителей.
2. Группы взрывоопасных смесей по ПИВРЭ ОАА.684.053 -67 приведены в табл. П1.2.
3. Группы взрывоопасных смесей по ПИВЭ приведены в табл. П1.3.
4. При выборе электрооборудования с маркировкой по взрывозащите по ПИВРЭ ОАА.684.053-67 и по ПИВЭ взрывозащищенность электрооборудования для взрывоопасных смесей определяется по табл. П1.4 и П1.5.

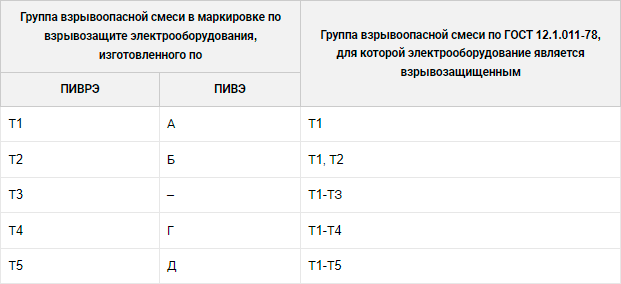

Таблица П1.4

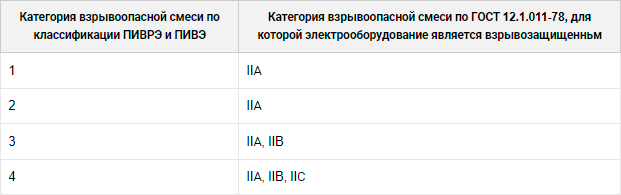

Таблица П1.5
5. Взрывозащищенное электрооборудование, выполненное по ПИВРЭ или ПИВЭ для 2-й категории (цифра 2 в маркировке по взрывозащите), допускается применять во взрывоопасных смесях категории IIB (указаны в табл. 7.3.3), за исключением взрывоопасных смесей с воздухом коксового газа (IIBT1), окиси пропилена (IIBT2), окиси этилена (IIBT2), формальдегида (IIBT2), этилтрихлорсилана (IIBT2), этилена (IIBT2), винилтрихлорсилана (IIBT3) и этилдихлорсилана (IIПТЗ). Возможность применения указанного электрооборудования во взрывоопасных смесях категории IIB, не перечисленных в табл. 7.3.3, необходимо согласовать с испытательными организациями.
6. Взрывозащищенное электрооборудование, имеющее в маркировке по взрывозащите обозначение 4а и изготовленное по ПИВРЭ, не является взрывозащищенным для взрывоопасных смесей с воздухом ацетилена, метилдихлорсилана и трихлорсилана.
7. При выборе электрооборудования, имеющего взрывонепроницаемую оболочку и изготовленного по ПИВЭ, для взрывоопасных смесей категории IIC необходимо руководствоваться инструкциями по монтажу и эксплуатации на конкретные изделия, в которых указывается, для каких именно взрывоопасных смесей категории IIC электрооборудование является взрывозащищенным.
8. Электрооборудование, изготовленное по ПИВЭ и имеющее в маркировке по взрывозащите обозначение А, является также взрывозащищенным и для взрывоопасных смесей группы Т2, температура самовоспламенения которых выше 360 °С, а электрооборудование, имеющее в маркировке по взрывозащите обозначение Б, является взрывозащищенным и для взрывоопасных смесей группы ТЗ, температура самовоспламенения которых выше 240 °С.
9. Электрические машины и аппараты с видом взрывозащиты «взрывонепроницаемая оболочка» в средах со взрывоопасными смесями категории 4 по классификации ПИВРЭ и ПИВЭ должны быть установлены так, чтобы взрывонепроницаемые фланцевые зазоры не примыкали вплотную к какой-либо поверхности, а находились от нее на расстоянии не менее 50 мм
6. Взрывозащищенное электрооборудование, имеющее в маркировке по взрывозащите обозначение 4а и изготовленное по ПИВРЭ, не является взрывозащищенным для взрывоопасных смесей с воздухом ацетилена, метилдихлорсилана и трихлорсилана.
7. При выборе электрооборудования, имеющего взрывонепроницаемую оболочку и изготовленного по ПИВЭ, для взрывоопасных смесей категории IIC необходимо руководствоваться инструкциями по монтажу и эксплуатации на конкретные изделия, в которых указывается, для каких именно взрывоопасных смесей категории IIC электрооборудование является взрывозащищенным.
8. Электрооборудование, изготовленное по ПИВЭ и имеющее в маркировке по взрывозащите обозначение А, является также взрывозащищенным и для взрывоопасных смесей группы Т2, температура самовоспламенения которых выше 360 °С, а электрооборудование, имеющее в маркировке по взрывозащите обозначение Б, является взрывозащищенным и для взрывоопасных смесей группы ТЗ, температура самовоспламенения которых выше 240 °С.
9. Электрические машины и аппараты с видом взрывозащиты «взрывонепроницаемая оболочка» в средах со взрывоопасными смесями категории 4 по классификации ПИВРЭ и ПИВЭ должны быть установлены так, чтобы взрывонепроницаемые фланцевые зазоры не примыкали вплотную к какой-либо поверхности, а находились от нее на расстоянии не менее 50 мм
Приложение 2
Маркировка взрывозащищенного электрооборудования по ПИВРЭ
1. Взрывозащищенное электрооборудование имеет маркировку с указанием:
а) уровня взрывозащиты;
б) наивысшей категории и наивысшей группы взрывоопасной смеси, для которой электрооборудование является взрывозащищенным;
в) вида или видов взрывозащиты;
2. Маркировка выполняется непосредственно на электрооборудовании в прямоугольной и круглой рамках
В прямоугольной рамке обозначаются уровень взрывозащиты, категория и группа взрывозащитной смеси.
На первом месте обозначается буквой уровень взрывозащиты электрооборудования.
Повышенной надежности против взрыва — Н
Взрывобезопасное — В
Особовзрывобезопасное — О
На втором – четвертом местах обозначаются категории и группа взрывоопасной смеси – категория – цифрой согласно табл П1.1, группа – буквой Т и цифрой согласно табл. П1.2.
В круглой рамке обозначается буквой вид (или виды) взрывозащиты:
Примеры маркировки взрывозащищенного электрооборудования по ПИВРЭ приведены в табл. П2.1.
а) уровня взрывозащиты;
б) наивысшей категории и наивысшей группы взрывоопасной смеси, для которой электрооборудование является взрывозащищенным;
в) вида или видов взрывозащиты;
2. Маркировка выполняется непосредственно на электрооборудовании в прямоугольной и круглой рамках
В прямоугольной рамке обозначаются уровень взрывозащиты, категория и группа взрывозащитной смеси.
На первом месте обозначается буквой уровень взрывозащиты электрооборудования.
Повышенной надежности против взрыва — Н
Взрывобезопасное — В
Особовзрывобезопасное — О
На втором – четвертом местах обозначаются категории и группа взрывоопасной смеси – категория – цифрой согласно табл П1.1, группа – буквой Т и цифрой согласно табл. П1.2.
В круглой рамке обозначается буквой вид (или виды) взрывозащиты:
- Взрывонепроницаемая оболочка — В
- Заполнение или продувка оболочки под избыточным давлением — П
- Искробезопасная электрическая цепь — И
- Кварцевое заполнение оболочки — К
- Масляное заполнение оболочки — М
- Автоматическое отключение от источника электроэнергии — А
- Специальный вид взрывозащиты — С
- Повышенная надежность против взрыва (защита вида «е») — Н
Примеры маркировки взрывозащищенного электрооборудования по ПИВРЭ приведены в табл. П2.1.

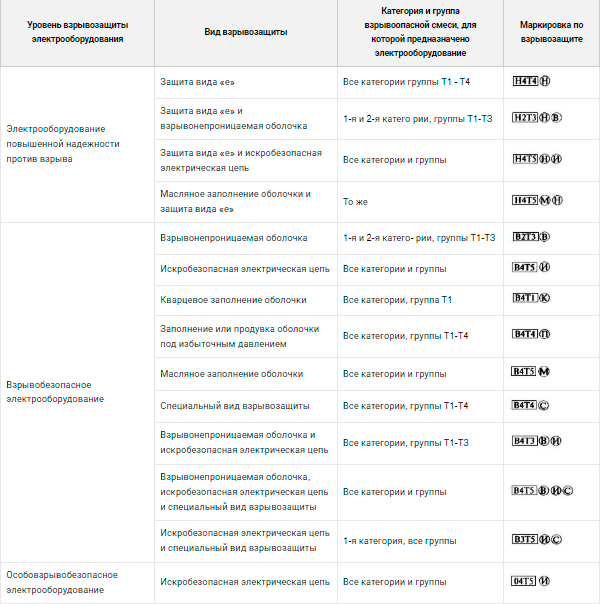

Таблица П2.1. Примеры маркировки взрывозащищенного электрооборудования по ПИВЭ
Приложение 3
Маркировка взрывозащищенного электрооборудования по ПИВЭ
Электрооборудование, изготовленное по ПИВЭ, на уровни взрывозащиты не подразделяется.
Виды взрывозащиты электрооборудования в маркировке по взрывозащите обозначаются теми же буквами, что и по ПИВРЭ ОАА.684.058-67 (см. приложение 2, п.2).
В маркировку по взрывозащите электрооборудования в указанной ниже последовательности входят:
а) обозначение вида взрывозащиты;
б) обозначение наивысшей категории взрывоопасной смеси, для которой электрооборудование является взрывозащищенным (согласно табл. П1.1), если взрывозащита электрооборудования или отдельных его частей обеспечивается взрывонепроницаемой оболочкой; для электрооборудования с остальными видами взрывозащиты, являющегося взрывозащищенным для взрывоопасных смесей всех категорий, вместо обозначения категории взрывоопасной смеси ставится цифра 0;
в) обозначение наивысшей группы взрывоопасной смеси, для которой электрооборудование является взрывозащищенным (согласно табл. П1.3).
Для электрооборудования с защитой вида «е» (повышенная надежность против взрыва) с искрящими частями, заключенными в оболочку, заполненную маслом или продуваемую под избыточным давлением, вместо цифры 0 ставится обозначение соответствующего вида взрывозащиты: М или П.
Для электрооборудования с видом взрывозащиты «искробезопасная электрическая цепь» указывается наименование горючего вещества, на котором оно испытано. Обозначение категории и группы для такого электрооборудования не проставляется.
Примеры маркировки взрывозащищенного электрооборудования по ПИВЭ приведены в табл. П3.1.
К уровню «электрооборудование повышенной надежности против взрыва» относится электрооборудование, имеющее в маркировке по взрывозащите букву Н, а также цифру 2 перед буквой И, например:
МНБ, НОГ, Н2А, НПД, НОА,
Виды взрывозащиты электрооборудования в маркировке по взрывозащите обозначаются теми же буквами, что и по ПИВРЭ ОАА.684.058-67 (см. приложение 2, п.2).
В маркировку по взрывозащите электрооборудования в указанной ниже последовательности входят:
а) обозначение вида взрывозащиты;
б) обозначение наивысшей категории взрывоопасной смеси, для которой электрооборудование является взрывозащищенным (согласно табл. П1.1), если взрывозащита электрооборудования или отдельных его частей обеспечивается взрывонепроницаемой оболочкой; для электрооборудования с остальными видами взрывозащиты, являющегося взрывозащищенным для взрывоопасных смесей всех категорий, вместо обозначения категории взрывоопасной смеси ставится цифра 0;
в) обозначение наивысшей группы взрывоопасной смеси, для которой электрооборудование является взрывозащищенным (согласно табл. П1.3).
Для электрооборудования с защитой вида «е» (повышенная надежность против взрыва) с искрящими частями, заключенными в оболочку, заполненную маслом или продуваемую под избыточным давлением, вместо цифры 0 ставится обозначение соответствующего вида взрывозащиты: М или П.
Для электрооборудования с видом взрывозащиты «искробезопасная электрическая цепь» указывается наименование горючего вещества, на котором оно испытано. Обозначение категории и группы для такого электрооборудования не проставляется.
Примеры маркировки взрывозащищенного электрооборудования по ПИВЭ приведены в табл. П3.1.
К уровню «электрооборудование повышенной надежности против взрыва» относится электрооборудование, имеющее в маркировке по взрывозащите букву Н, а также цифру 2 перед буквой И, например:
МНБ, НОГ, Н2А, НПД, НОА,
и т. п.
Электрооборудование с остальными маркировками по взрывозащите, выполненными по ПИВЭ, следует относить к уровню «взрывобезопасное электрооборудование»

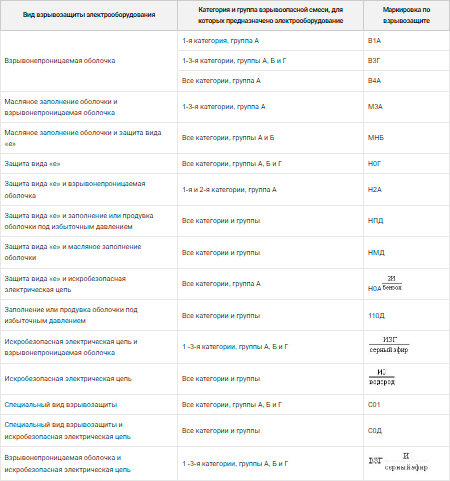

Таблица П3.1. Примеры маркировки взрывозащищенного электрооборудования по ПИВЭ*
Текст документа сверен по: официальное издание Главгосэнергонадзор России – М.: ЗАО «Энергосервис», 1998
