Область применения. Термины и определения.
1.7.1. Настоящая глава Правил распространяется на все электроустановки переменного и постоянного тока напряжением до 1 кВ и выше и содержит общие требования к их заземлению и защите людей и животных от поражения электрическим током как в нормальном режиме работы электроустановки, так и при повреждении изоляции.
Дополнительные требования приведены в соответствующих главах ПУЭ.
1.7.2. Электроустановки в отношении мер электробезопасности разделяются на:
1.7.3. Для электроустановок напряжением до 1 кВ приняты следующие обозначения:
1.7.1. Настоящая глава Правил распространяется на все электроустановки переменного и постоянного тока напряжением до 1 кВ и выше и содержит общие требования к их заземлению и защите людей и животных от поражения электрическим током как в нормальном режиме работы электроустановки, так и при повреждении изоляции.
Дополнительные требования приведены в соответствующих главах ПУЭ.
1.7.2. Электроустановки в отношении мер электробезопасности разделяются на:
- электроустановки напряжением выше 1 кВ в сетях с глухозаземленной или эффективно заземленной нейтралью (см. 1.2.16);
- электроустановки напряжением выше 1 кВ в сетях с изолированной или заземленной через дугогасящий реактор или резистор нейтралью;
- электроустановки напряжением до 1 кВ в сетях с глухозаземленной нейтралью;
- электроустановки напряжением до 1 кВ в сетях с изолированной нейтралью.
1.7.3. Для электроустановок напряжением до 1 кВ приняты следующие обозначения:
- система — система TN, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки присоединены к глухозаземленной нейтрали источника посредством нулевых защитных проводников;
- система TN-C — система TN, в которой нулевой защитный и нулевой рабочий проводники совмещены в одном проводнике на всем ее протяжении (рис.1.7.1);

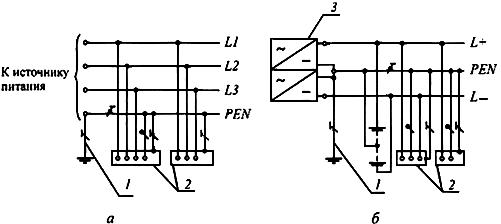

Рис.1.7.1. Система TN-C переменного (а) и постоянного (б) тока.
Нулевой защитный и нулевой рабочий проводники совмещены в одном проводнике:
1 — заземлитель нейтрали (средней точки) источника питания;
2 — открытые проводящие части;
3 — источник питания постоянного тока.
Нулевой защитный и нулевой рабочий проводники совмещены в одном проводнике:
1 — заземлитель нейтрали (средней точки) источника питания;
2 — открытые проводящие части;
3 — источник питания постоянного тока.
- система TN-S — система TN, в которой нулевой защитный и нулевой рабочий проводники разделены на всем ее протяжении (рис.1.7.2);

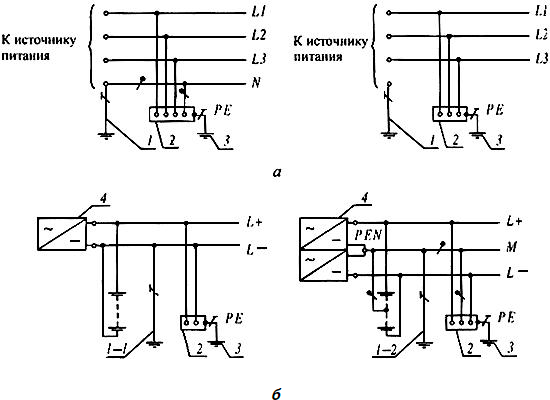

Рис.1.7.2. Система TN-S переменного (а) и постоянного (б) тока.
Нулевой защитный и нулевой рабочий проводники разделены:
1 — заземлитель нейтрали источника переменного тока;
1-1 — заземлитель вывода источника постоянного тока;
1-2 — заземлитель средней точки источника постоянного тока;
2 — открытые проводящие части;
3 — источник питания.
Нулевой защитный и нулевой рабочий проводники разделены:
1 — заземлитель нейтрали источника переменного тока;
1-1 — заземлитель вывода источника постоянного тока;
1-2 — заземлитель средней точки источника постоянного тока;
2 — открытые проводящие части;
3 — источник питания.
- система TN-C-S — система TN, в которой функции нулевого защитного и нулевого рабочего проводников совмещены в одном проводнике в какой-то ее части, начиная от источника питания (рис.1.7.3);

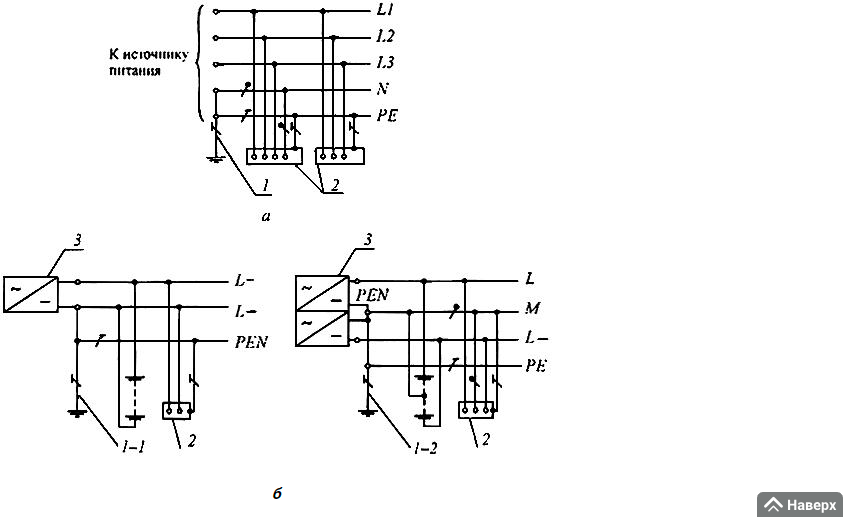

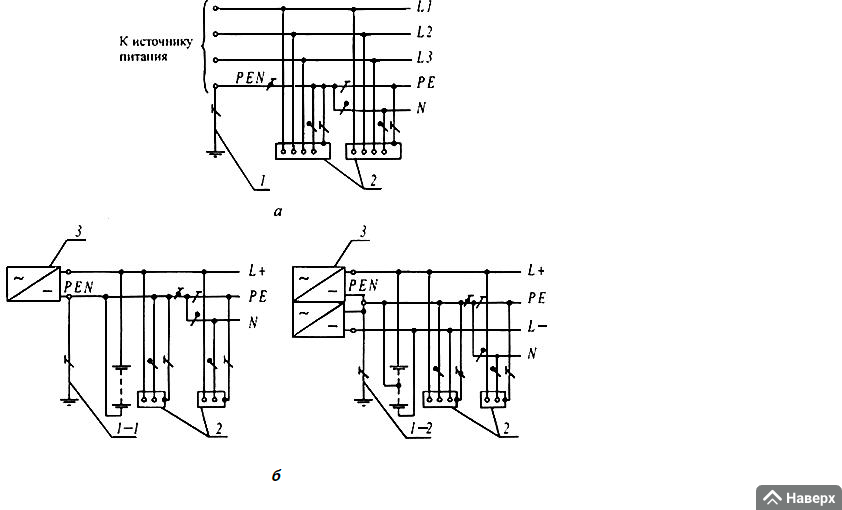

Рис.1.7.3. Система TN-C-S переменного (а) и постоянного (б) тока.
Нулевой защитный и нулевой рабочий проводники совмещены в одном проводнике в части системы:
1 — заземлитель нейтрали источника переменного тока;
1-1 — заземлитель вывода источника постоянного тока;
1-2 — заземлитель средней точки источника постоянного тока;
2 — открытые проводящие части;
3 — источник питания.
Нулевой защитный и нулевой рабочий проводники совмещены в одном проводнике в части системы:
1 — заземлитель нейтрали источника переменного тока;
1-1 — заземлитель вывода источника постоянного тока;
1-2 — заземлитель средней точки источника постоянного тока;
2 — открытые проводящие части;
3 — источник питания.
- система IT — система, в которой нейтраль источника питания изолирована от земли или заземлена через приборы или устройства, имеющие большое сопротивление, а открытые проводящие части электроустановки заземлены (рис.1.7.4);
Рис.1.7.4. Система IT переменного (а) и постоянного (б) тока.
Открытые проводящие части электроустановки заземлены. Нейтраль источника питания изолирована от земли или заземлена через большое сопротивление:
1 — сопротивление заземления нейтрали источника питания (если имеется);
2 — заземлитель;
3 — открытые проводящие части;
4 — заземляющее устройство электроустановки;
5 — источник питания.
Открытые проводящие части электроустановки заземлены. Нейтраль источника питания изолирована от земли или заземлена через большое сопротивление:
1 — сопротивление заземления нейтрали источника питания (если имеется);
2 — заземлитель;
3 — открытые проводящие части;
4 — заземляющее устройство электроустановки;
5 — источник питания.
- система TT — система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки заземлены при помощи заземляющего устройства, электрически независимого от глухозаземленной нейтрали источника (рис.1.7.5).

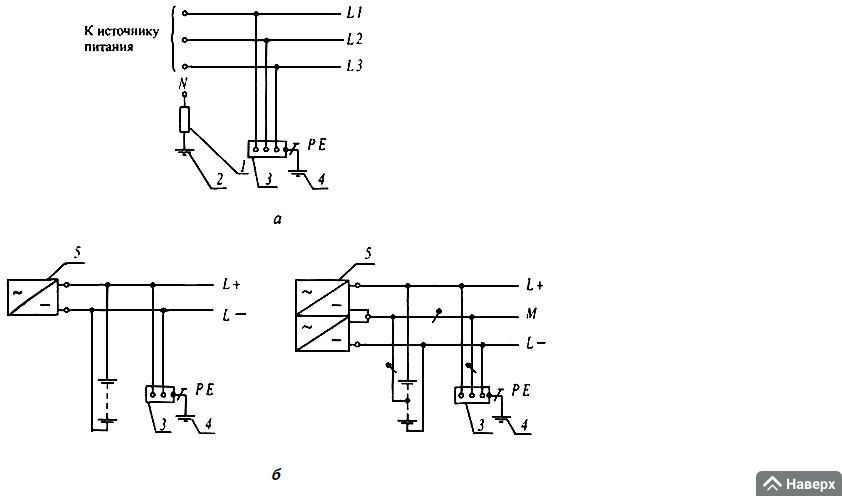

Рис.1.7.5. Система TT переменного (а) и постоянного (б) тока.
Открытые проводящие части электроустановки заземлены при помощи заземления, электрически независимого от заземлителя нейтрали:
1 — заземлитель нейтрали источника переменного тока;
1-1 — заземлитель вывода источника постоянного тока;
1-2 — заземлитель средней точки источника постоянного тока;
2 — открытые проводящие части;
3 — заземлитель открытых проводящих частей электроустановки;
4 — источник питания.
Первая буква — состояние нейтрали источника питания относительно земли:
T — заземленная нейтраль;
I — изолированная нейтраль.
Вторая буква — состояние открытых проводящих частей относительно земли:
T — открытые проводящие части заземлены, независимо от отношения к земле нейтрали источника питания или какой-либо точки питающей сети;
N — открытые проводящие части присоединены к глухозаземленной нейтрали источника питания.
Последующие (после N) буквы — совмещение в одном проводнике или разделение функций нулевого рабочего и нулевого защитного проводников:
S — нулевой рабочий (N) и нулевой защитный (PE) проводники разделены;
C — функции нулевого защитного и нулевого рабочего проводников совмещены в одном проводнике (PEN -проводник);
N
Открытые проводящие части электроустановки заземлены при помощи заземления, электрически независимого от заземлителя нейтрали:
1 — заземлитель нейтрали источника переменного тока;
1-1 — заземлитель вывода источника постоянного тока;
1-2 — заземлитель средней точки источника постоянного тока;
2 — открытые проводящие части;
3 — заземлитель открытых проводящих частей электроустановки;
4 — источник питания.
Первая буква — состояние нейтрали источника питания относительно земли:
T — заземленная нейтраль;
I — изолированная нейтраль.
Вторая буква — состояние открытых проводящих частей относительно земли:
T — открытые проводящие части заземлены, независимо от отношения к земле нейтрали источника питания или какой-либо точки питающей сети;
N — открытые проводящие части присоединены к глухозаземленной нейтрали источника питания.
Последующие (после N) буквы — совмещение в одном проводнике или разделение функций нулевого рабочего и нулевого защитного проводников:
S — нулевой рабочий (N) и нулевой защитный (PE) проводники разделены;
C — функции нулевого защитного и нулевого рабочего проводников совмещены в одном проводнике (PEN -проводник);
N
— совмещенный нулевой защитный и нулевой рабочий проводники.
1.7.4. Электрическая сеть с эффективно заземленной нейтралью — трехфазная электрическая сеть напряжением выше 1 кВ, в которой коэффициент замыкания на землю не превышает 1,4.
Коэффициент замыкания на землю в трехфазной электрической сети — отношение разности потенциалов между неповрежденной фазой и землей в точке замыкания на землю другой или двух других фаз к разности потенциалов между фазой и землей в этой точке до замыкания.
1.7.5. Глухозаземленная нейтраль — нейтраль трансформатора или генератора, присоединенная непосредственно к заземляющему устройству. Глухозаземленным может быть также вывод источника однофазного переменного тока или полюс источника постоянного тока в двухпроводных сетях, а также средняя точка в трехпроводных сетях постоянного тока.
1.7.6. Изолированная нейтраль — нейтраль трансформатора или генератора, неприсоединенная к заземляющему устройству или присоединенная к нему через большое сопротивление приборов сигнализации, измерения, защиты и других аналогичных им устройств.
1.7.7. Проводящая часть — часть, которая может проводить электрический ток.
1.7.8. Токоведущая часть — проводящая часть электроустановки, находящаяся в процессе ее работы под рабочим напряжением, в том числе нулевой рабочий проводник (но не PEN-проводник).
1.7.9. Открытая проводящая часть — доступная прикосновению проводящая часть электроустановки, нормально не находящаяся под напряжением, но которая может оказаться под напряжением при повреждении основной изоляции.
1.7.10. Сторонняя проводящая часть — проводящая часть, не являющаяся частью электроустановки.
1.7.11. Прямое прикосновение — электрический контакт людей или животных с токоведущими частями, находящимися под напряжением.
1.7.12. Косвенное прикосновение — электрический контакт людей или животных с открытыми проводящими частями, оказавшимися под напряжением при повреждении изоляции.
1.7.13. Защита от прямого прикосновения — защита для предотвращения прикосновения к токоведущим частям, находящимся под напряжением.
1.7.14. Защита при косвенном прикосновении — защита от поражения электрическим током при прикосновении к открытым проводящим частям, оказавшимся под напряжением при повреждении изоляции.
Термин повреждение изоляции следует понимать как единственное повреждение изоляции.
1.7.15. Заземлитель — проводящая часть или совокупность соединенных между собой проводящих частей, находящихся в электрическом контакте с землей непосредственно или через промежуточную проводящую среду.
1.7.16. Искусственный заземлитель — заземлитель, специально выполняемый для целей заземления.
1.7.17. Естественный заземлитель — сторонняя проводящая часть, находящаяся в электрическом контакте с землей непосредственно или через промежуточную проводящую среду, используемая для целей заземления.
1.7.18. Заземляющий проводник — проводник, соединяющий заземляемую часть (точку) с заземлителем.
1.7.19. Заземляющее устройство -—совокупность заземлителя и заземляющих проводников.
1.7.20. Зона нулевого потенциала (относительная земля) — часть земли, находящаяся вне зоны влияния какого-либо заземлителя, электрический потенциал которой принимается равным нулю.
1.7.21. Зона растекания (локальная земля) — зона земли между заземлителем и зоной нулевого потенциала.
Термин земля, используемый в главе, следует понимать как земля в зоне растекания.
1.7.22. Замыкание на землю — случайный электрический контакт между токоведущими частями, находящимися под напряжением, и землей.
1.7.23. Напряжение на заземляющем устройстве — напряжение, возникающее при стекании тока с заземлителя в землю между точкой ввода тока в заземлитель и зоной нулевого потенциала.
1.7.24. Напряжение прикосновения — напряжение между двумя проводящими частями или между проводящей частью и землей при одновременном прикосновении к ним человека или животного.
Ожидаемое напряжение прикосновения — напряжение между одновременно доступными прикосновению проводящими частями, когда человек или животное их не касается.
1.7.25. Напряжение шага — напряжение между двумя точками на поверхности земли, на расстоянии 1 м одна от другой, которое принимается равным длине шага человека.
1.7.26. Сопротивление заземляющего устройства — отношение напряжения на заземляющем устройстве к току, стекающему с заземлителя в землю.
1.7.27. Эквивалентное удельное сопротивление земли с неоднородной структурой — удельное электрическое сопротивление земли с однородной структурой, в которой сопротивление заземляющего устройства имеет то же значение, что и в земле с неоднородной структурой.
Термин удельное сопротивление, используемый в главе для земли с неоднородной структурой, следует понимать как эквивалентное удельное сопротивление.
1.7.28. Заземление — преднамеренное электрическое соединение какой-либо точки сети, электроустановки или оборудования с заземляющим устройством.
1.7.29. Защитное заземление — заземление, выполняемое в целях электробезопасности.
1.7.30. Рабочее (функциональное) заземление — заземление точки или точек токоведущих частей электроустановки, выполняемое для обеспечения работы электроустановки (не в целях электробезопасности).
1.7.31. Защитное зануление в электроустановках напряжением до 1 кВ — преднамеренное соединение открытых проводящих частей с глухозаземленной нейтралью генератора или трансформатора в сетях трехфазного тока, с глухозаземленным выводом источника однофазного тока, с заземленной точкой источника в сетях постоянного тока, выполняемое в целях электробезопасности.
1.7.32. Уравнивание потенциалов — электрическое соединение проводящих частей для достижения равенства их потенциалов.
Защитное уравнивание потенциалов — уравнивание потенциалов, выполняемое в целях электробезопасности.
Термин уравнивание потенциалов, используемый в главе, следует понимать как защитное уравнивание потенциалов.
1.7.33. Выравнивание потенциалов — снижение разности потенциалов (шагового напряжения) на поверхности земли или пола при помощи защитных проводников, проложенных в земле, в полу или на их поверхности и присоединенных к заземляющему устройству, или путем применения специальных покрытий земли.
1.7.34. Защитный (PE) проводник — проводник, предназначенный для целей электробезопасности.
Защитный заземляющий проводник — защитный проводник, предназначенный для защитного заземления.
Защитный проводник уравнивания потенциалов — защитный проводник, предназначенный для защитного уравнивания потенциалов.
Нулевой защитный проводник — защитный проводник в электроустановках до 1 кВ, предназначенный для присоединения открытых проводящих частей к глухозаземленной нейтрали источника питания.
1.7.35. Нулевой рабочий (нейтральный) проводник N — проводник в электроустановках до 1 кВ, предназначенный для питания электроприемников и соединенный с глухозаземленной нейтралью генератора или трансформатора в сетях трехфазного тока, с глухозаземленным выводом источника однофазного тока, с глухозаземленной точкой источника в сетях постоянного тока.
1.7.36. Совмещенные нулевой защитный и нулевой рабочий PEN-проводники — проводники в элетроустановках напряжением до 1 кВ, совмещающие функции нулевого защитного и нулевого рабочего проводников.
1.7.37. Главная заземляющая шина — шина, являющаяся частью заземляющего устройства электроустановки до 1 кВ и предназначенная для присоединения нескольких проводников с целью заземления и уравнивания потенциалов.
1.7.38. Защитное автоматическое отключение питания — автоматическое размыкание цепи одного или нескольких фазных проводников (и, если требуется, нулевого рабочего проводника), выполняемое в целях электробезопасности.
Термин автоматическое отключение питания, используемый в главе, следует понимать как защитное автоматическое отключение питания.
1.7.39. Основная изоляция — изоляция токоведущих частей, обеспечивающая в том числе защиту от прямого прикосновения.
1.7.40. Дополнительная изоляция — независимая изоляция в электроустановках напряжением до 1 кВ, выполняемая дополнительно к основной изоляции для защиты при косвенном прикосновении.
1.7.41. Двойная изоляция — изоляция в электроустановках напряжением до 1 кВ, состоящая из основной и дополнительной изоляций.
1.7.42. Усиленная изоляция — изоляция в электроустановках напряжением до 1 кВ, обеспечивающая степень защиты от поражения электрическим током, равноценную двойной изоляции.
1.7.43. Сверхнизкое (малое) напряжение (СНН) — напряжение, не превышающее 50 В переменного и 120 В постоянного тока.
1.7.44. Разделительный трансформатор — трансформатор, первичная обмотка которого отделена от вторичных обмоток при помощи защитного электрического разделения цепей.
1.7.45. Безопасный разделительный трансформатор — разделительный трансформатор, предназначенный для питания цепей сверхнизким напряжением.
1.7.46. Защитный экран — проводящий экран, предназначенный для отделения электрической цепи и/или проводников от токоведущих частей других цепей.
1.7.47. Защитное электрическое разделение цепей — отделение одной электрической цепи от других цепей в электроустановках напряжением до 1 кВ с помощью:
1.7.48. Непроводящие (изолирующие) помещения, зоны, площадки помещения, зоны, площадки, в которых (на которых) защита при косвенном прикосновении обеспечивается высоким сопротивлением пола и стен и в которых отсутствуют заземленные проводящие части.
1.7.4. Электрическая сеть с эффективно заземленной нейтралью — трехфазная электрическая сеть напряжением выше 1 кВ, в которой коэффициент замыкания на землю не превышает 1,4.
Коэффициент замыкания на землю в трехфазной электрической сети — отношение разности потенциалов между неповрежденной фазой и землей в точке замыкания на землю другой или двух других фаз к разности потенциалов между фазой и землей в этой точке до замыкания.
1.7.5. Глухозаземленная нейтраль — нейтраль трансформатора или генератора, присоединенная непосредственно к заземляющему устройству. Глухозаземленным может быть также вывод источника однофазного переменного тока или полюс источника постоянного тока в двухпроводных сетях, а также средняя точка в трехпроводных сетях постоянного тока.
1.7.6. Изолированная нейтраль — нейтраль трансформатора или генератора, неприсоединенная к заземляющему устройству или присоединенная к нему через большое сопротивление приборов сигнализации, измерения, защиты и других аналогичных им устройств.
1.7.7. Проводящая часть — часть, которая может проводить электрический ток.
1.7.8. Токоведущая часть — проводящая часть электроустановки, находящаяся в процессе ее работы под рабочим напряжением, в том числе нулевой рабочий проводник (но не PEN-проводник).
1.7.9. Открытая проводящая часть — доступная прикосновению проводящая часть электроустановки, нормально не находящаяся под напряжением, но которая может оказаться под напряжением при повреждении основной изоляции.
1.7.10. Сторонняя проводящая часть — проводящая часть, не являющаяся частью электроустановки.
1.7.11. Прямое прикосновение — электрический контакт людей или животных с токоведущими частями, находящимися под напряжением.
1.7.12. Косвенное прикосновение — электрический контакт людей или животных с открытыми проводящими частями, оказавшимися под напряжением при повреждении изоляции.
1.7.13. Защита от прямого прикосновения — защита для предотвращения прикосновения к токоведущим частям, находящимся под напряжением.
1.7.14. Защита при косвенном прикосновении — защита от поражения электрическим током при прикосновении к открытым проводящим частям, оказавшимся под напряжением при повреждении изоляции.
Термин повреждение изоляции следует понимать как единственное повреждение изоляции.
1.7.15. Заземлитель — проводящая часть или совокупность соединенных между собой проводящих частей, находящихся в электрическом контакте с землей непосредственно или через промежуточную проводящую среду.
1.7.16. Искусственный заземлитель — заземлитель, специально выполняемый для целей заземления.
1.7.17. Естественный заземлитель — сторонняя проводящая часть, находящаяся в электрическом контакте с землей непосредственно или через промежуточную проводящую среду, используемая для целей заземления.
1.7.18. Заземляющий проводник — проводник, соединяющий заземляемую часть (точку) с заземлителем.
1.7.19. Заземляющее устройство -—совокупность заземлителя и заземляющих проводников.
1.7.20. Зона нулевого потенциала (относительная земля) — часть земли, находящаяся вне зоны влияния какого-либо заземлителя, электрический потенциал которой принимается равным нулю.
1.7.21. Зона растекания (локальная земля) — зона земли между заземлителем и зоной нулевого потенциала.
Термин земля, используемый в главе, следует понимать как земля в зоне растекания.
1.7.22. Замыкание на землю — случайный электрический контакт между токоведущими частями, находящимися под напряжением, и землей.
1.7.23. Напряжение на заземляющем устройстве — напряжение, возникающее при стекании тока с заземлителя в землю между точкой ввода тока в заземлитель и зоной нулевого потенциала.
1.7.24. Напряжение прикосновения — напряжение между двумя проводящими частями или между проводящей частью и землей при одновременном прикосновении к ним человека или животного.
Ожидаемое напряжение прикосновения — напряжение между одновременно доступными прикосновению проводящими частями, когда человек или животное их не касается.
1.7.25. Напряжение шага — напряжение между двумя точками на поверхности земли, на расстоянии 1 м одна от другой, которое принимается равным длине шага человека.
1.7.26. Сопротивление заземляющего устройства — отношение напряжения на заземляющем устройстве к току, стекающему с заземлителя в землю.
1.7.27. Эквивалентное удельное сопротивление земли с неоднородной структурой — удельное электрическое сопротивление земли с однородной структурой, в которой сопротивление заземляющего устройства имеет то же значение, что и в земле с неоднородной структурой.
Термин удельное сопротивление, используемый в главе для земли с неоднородной структурой, следует понимать как эквивалентное удельное сопротивление.
1.7.28. Заземление — преднамеренное электрическое соединение какой-либо точки сети, электроустановки или оборудования с заземляющим устройством.
1.7.29. Защитное заземление — заземление, выполняемое в целях электробезопасности.
1.7.30. Рабочее (функциональное) заземление — заземление точки или точек токоведущих частей электроустановки, выполняемое для обеспечения работы электроустановки (не в целях электробезопасности).
1.7.31. Защитное зануление в электроустановках напряжением до 1 кВ — преднамеренное соединение открытых проводящих частей с глухозаземленной нейтралью генератора или трансформатора в сетях трехфазного тока, с глухозаземленным выводом источника однофазного тока, с заземленной точкой источника в сетях постоянного тока, выполняемое в целях электробезопасности.
1.7.32. Уравнивание потенциалов — электрическое соединение проводящих частей для достижения равенства их потенциалов.
Защитное уравнивание потенциалов — уравнивание потенциалов, выполняемое в целях электробезопасности.
Термин уравнивание потенциалов, используемый в главе, следует понимать как защитное уравнивание потенциалов.
1.7.33. Выравнивание потенциалов — снижение разности потенциалов (шагового напряжения) на поверхности земли или пола при помощи защитных проводников, проложенных в земле, в полу или на их поверхности и присоединенных к заземляющему устройству, или путем применения специальных покрытий земли.
1.7.34. Защитный (PE) проводник — проводник, предназначенный для целей электробезопасности.
Защитный заземляющий проводник — защитный проводник, предназначенный для защитного заземления.
Защитный проводник уравнивания потенциалов — защитный проводник, предназначенный для защитного уравнивания потенциалов.
Нулевой защитный проводник — защитный проводник в электроустановках до 1 кВ, предназначенный для присоединения открытых проводящих частей к глухозаземленной нейтрали источника питания.
1.7.35. Нулевой рабочий (нейтральный) проводник N — проводник в электроустановках до 1 кВ, предназначенный для питания электроприемников и соединенный с глухозаземленной нейтралью генератора или трансформатора в сетях трехфазного тока, с глухозаземленным выводом источника однофазного тока, с глухозаземленной точкой источника в сетях постоянного тока.
1.7.36. Совмещенные нулевой защитный и нулевой рабочий PEN-проводники — проводники в элетроустановках напряжением до 1 кВ, совмещающие функции нулевого защитного и нулевого рабочего проводников.
1.7.37. Главная заземляющая шина — шина, являющаяся частью заземляющего устройства электроустановки до 1 кВ и предназначенная для присоединения нескольких проводников с целью заземления и уравнивания потенциалов.
1.7.38. Защитное автоматическое отключение питания — автоматическое размыкание цепи одного или нескольких фазных проводников (и, если требуется, нулевого рабочего проводника), выполняемое в целях электробезопасности.
Термин автоматическое отключение питания, используемый в главе, следует понимать как защитное автоматическое отключение питания.
1.7.39. Основная изоляция — изоляция токоведущих частей, обеспечивающая в том числе защиту от прямого прикосновения.
1.7.40. Дополнительная изоляция — независимая изоляция в электроустановках напряжением до 1 кВ, выполняемая дополнительно к основной изоляции для защиты при косвенном прикосновении.
1.7.41. Двойная изоляция — изоляция в электроустановках напряжением до 1 кВ, состоящая из основной и дополнительной изоляций.
1.7.42. Усиленная изоляция — изоляция в электроустановках напряжением до 1 кВ, обеспечивающая степень защиты от поражения электрическим током, равноценную двойной изоляции.
1.7.43. Сверхнизкое (малое) напряжение (СНН) — напряжение, не превышающее 50 В переменного и 120 В постоянного тока.
1.7.44. Разделительный трансформатор — трансформатор, первичная обмотка которого отделена от вторичных обмоток при помощи защитного электрического разделения цепей.
1.7.45. Безопасный разделительный трансформатор — разделительный трансформатор, предназначенный для питания цепей сверхнизким напряжением.
1.7.46. Защитный экран — проводящий экран, предназначенный для отделения электрической цепи и/или проводников от токоведущих частей других цепей.
1.7.47. Защитное электрическое разделение цепей — отделение одной электрической цепи от других цепей в электроустановках напряжением до 1 кВ с помощью:
- двойной изоляции;
- основной изоляции и защитного экрана;
- усиленной изоляции.
1.7.48. Непроводящие (изолирующие) помещения, зоны, площадки помещения, зоны, площадки, в которых (на которых) защита при косвенном прикосновении обеспечивается высоким сопротивлением пола и стен и в которых отсутствуют заземленные проводящие части.
Вопросы-ответы (FAQ)
❓Что является определением термина заземлитель?
Заземлитель — это проводящая часть или совокупность соединённых между собой проводящих частей, находящихся в соприкосновении с землёй, предназначенная для создания электрического соединения с землёй.
🔧 Заземлители бывают:
💡 Основная цель заземлителя — обеспечение надёжного и безопасного отвода тока в землю при аварийных режимах.
❓Что является определением термина защитное заземление?
Защитное заземление — это преднамеренное соединение с заземляющим устройством открытых проводящих частей электроустановки, которые могут оказаться под напряжением при повреждении изоляции, в целях обеспечения электробезопасности.
📌 Определение и требования к защитному заземлению изложены в следующих пунктах:
💡 Защитное заземление применяется в системах TT и IT, а также в некоторых случаях в системе TN при специфических условиях.
❓Что является определением термина защита при косвенном прикосновении?
Защита при косвенном прикосновении — это комплекс мер, направленных на предотвращение поражения человека электрическим током при прикосновении к частям электроустановки, которые не находятся под напряжением в нормальных условиях, но могут оказаться под напряжением при повреждении изоляции.
📌 Определение и меры защиты при косвенном прикосновении изложены в следующих пунктах:
💡 Пример меры защиты: автоматическое отключение питания при повреждении изоляции (например, срабатывание УЗО или автомата при коротком замыкании на корпус оборудования).
❓ Что называется заземлением?
Заземление — это преднамеренное электрическое соединение какой-либо точки сети, электроустановки или оборудования с заземляющим устройством.
📌 Определение и общие требования к заземлению изложены в следующих пунктах ПУЭ-7:
💡 Пример: Подключение металлического корпуса стиральной машины к заземляющему проводнику в розетке для защиты от поражения током при повреждении.
❓ Что является определением понятия основная изоляция?
Основная изоляция — это изоляция токоведущих частей электроустановки, которая обеспечивает, в том числе, защиту от прямого прикосновения.
📌 Определение и требования к основной изоляции изложены в следующих пунктах ПУЭ-7:
💡 Пример: Полимерная (ПВХ) оболочка, покрывающая медные жилы электрического кабеля, которая не позволяет человеку коснуться провода под напряжением.
❓ Что является заземляющим контуром?
В тексте ПУЭ-7 нет формального определения термина «заземляющий контур». Этот термин является общепринятым практическим названием для заземлителя, выполненного в виде замкнутой геометрической фигуры.
Заземлитель — это проводящая часть или совокупность соединенных между собой проводящих частей, находящихся в электрическом контакте с землей непосредственно или через промежуточную проводящую среду.
📌 Определения элементов, из которых состоит контур, изложены в следующих пунктах ПУЭ-7:
💡 Пример: Металлические стержни, вкопанные в землю по периметру здания и соединенные между собой стальной полосой, образуют замкнутый заземляющий контур.
❓Что является определением термина заземлитель?
Заземлитель — это проводящая часть или совокупность соединённых между собой проводящих частей, находящихся в соприкосновении с землёй, предназначенная для создания электрического соединения с землёй.
🔧 Заземлители бывают:
- Естественные (например, металлические конструкции зданий, проложенные в земле трубы, арматура),
- Искусственные (специально установленные электроды, закопанные в землю).
💡 Основная цель заземлителя — обеспечение надёжного и безопасного отвода тока в землю при аварийных режимах.
❓Что является определением термина защитное заземление?
Защитное заземление — это преднамеренное соединение с заземляющим устройством открытых проводящих частей электроустановки, которые могут оказаться под напряжением при повреждении изоляции, в целях обеспечения электробезопасности.
📌 Определение и требования к защитному заземлению изложены в следующих пунктах:
- ПУЭ 1.7.29: Защитное заземление — заземление открытых проводящих частей, производимое в целях электробезопасности.
- ПУЭ 1.7.101: Содержит общие требования к заземлению.
- ПУЭ 1.7.103–1.7.107: Раскрываются технические характеристики и схемы выполнения защитного заземления.
💡 Защитное заземление применяется в системах TT и IT, а также в некоторых случаях в системе TN при специфических условиях.
❓Что является определением термина защита при косвенном прикосновении?
Защита при косвенном прикосновении — это комплекс мер, направленных на предотвращение поражения человека электрическим током при прикосновении к частям электроустановки, которые не находятся под напряжением в нормальных условиях, но могут оказаться под напряжением при повреждении изоляции.
📌 Определение и меры защиты при косвенном прикосновении изложены в следующих пунктах:
- ПУЭ 1.7.1: Общие положения по защите от поражения электрическим током.
- ПУЭ 1.7.33: Основные требования к защите при косвенном прикосновении.
- ПУЭ 1.7.49–1.7.81: Варианты реализации защитных мер в различных системах заземления (TN, TT, IT и др.).
💡 Пример меры защиты: автоматическое отключение питания при повреждении изоляции (например, срабатывание УЗО или автомата при коротком замыкании на корпус оборудования).
❓ Что называется заземлением?
Заземление — это преднамеренное электрическое соединение какой-либо точки сети, электроустановки или оборудования с заземляющим устройством.
📌 Определение и общие требования к заземлению изложены в следующих пунктах ПУЭ-7:
- ПУЭ 1.7.28: Дает точное определение термина «заземление».
- ПУЭ 1.7.32: Описывает, какие части электроустановки подлежат заземлению.
- ПУЭ 1.7.55 - 1.7.60: Устанавливают общие требования к заземляющим устройствам.
💡 Пример: Подключение металлического корпуса стиральной машины к заземляющему проводнику в розетке для защиты от поражения током при повреждении.
❓ Что является определением понятия основная изоляция?
Основная изоляция — это изоляция токоведущих частей электроустановки, которая обеспечивает, в том числе, защиту от прямого прикосновения.
📌 Определение и требования к основной изоляции изложены в следующих пунктах ПУЭ-7:
- ПУЭ 1.7.30: Дает точное определение термина «основная изоляция».
- ПУЭ 1.7.50: Указывает на основную изоляцию как на одну из мер защиты от прямого прикосновения.
💡 Пример: Полимерная (ПВХ) оболочка, покрывающая медные жилы электрического кабеля, которая не позволяет человеку коснуться провода под напряжением.
❓ Что является заземляющим контуром?
В тексте ПУЭ-7 нет формального определения термина «заземляющий контур». Этот термин является общепринятым практическим названием для заземлителя, выполненного в виде замкнутой геометрической фигуры.
Заземлитель — это проводящая часть или совокупность соединенных между собой проводящих частей, находящихся в электрическом контакте с землей непосредственно или через промежуточную проводящую среду.
📌 Определения элементов, из которых состоит контур, изложены в следующих пунктах ПУЭ-7:
- ПУЭ 1.7.19: Дает определение термина «заземлитель».
- ПУЭ 1.7.21: Дает определение термина «заземляющее устройство» (совокупность заземлителя и заземляющих проводников).
💡 Пример: Металлические стержни, вкопанные в землю по периметру здания и соединенные между собой стальной полосой, образуют замкнутый заземляющий контур.
Источник: https://www.elec.ru/library/direction/pue/
