Краткая вводная проекта:
Задача заказчика была в том, чтобы мы установили два вытяжных вентилятора на трубах котельной, для увеличения охлаждения самих котлов. Вентиляторы должны включаться только после открытия заслонки
Что мы сделали

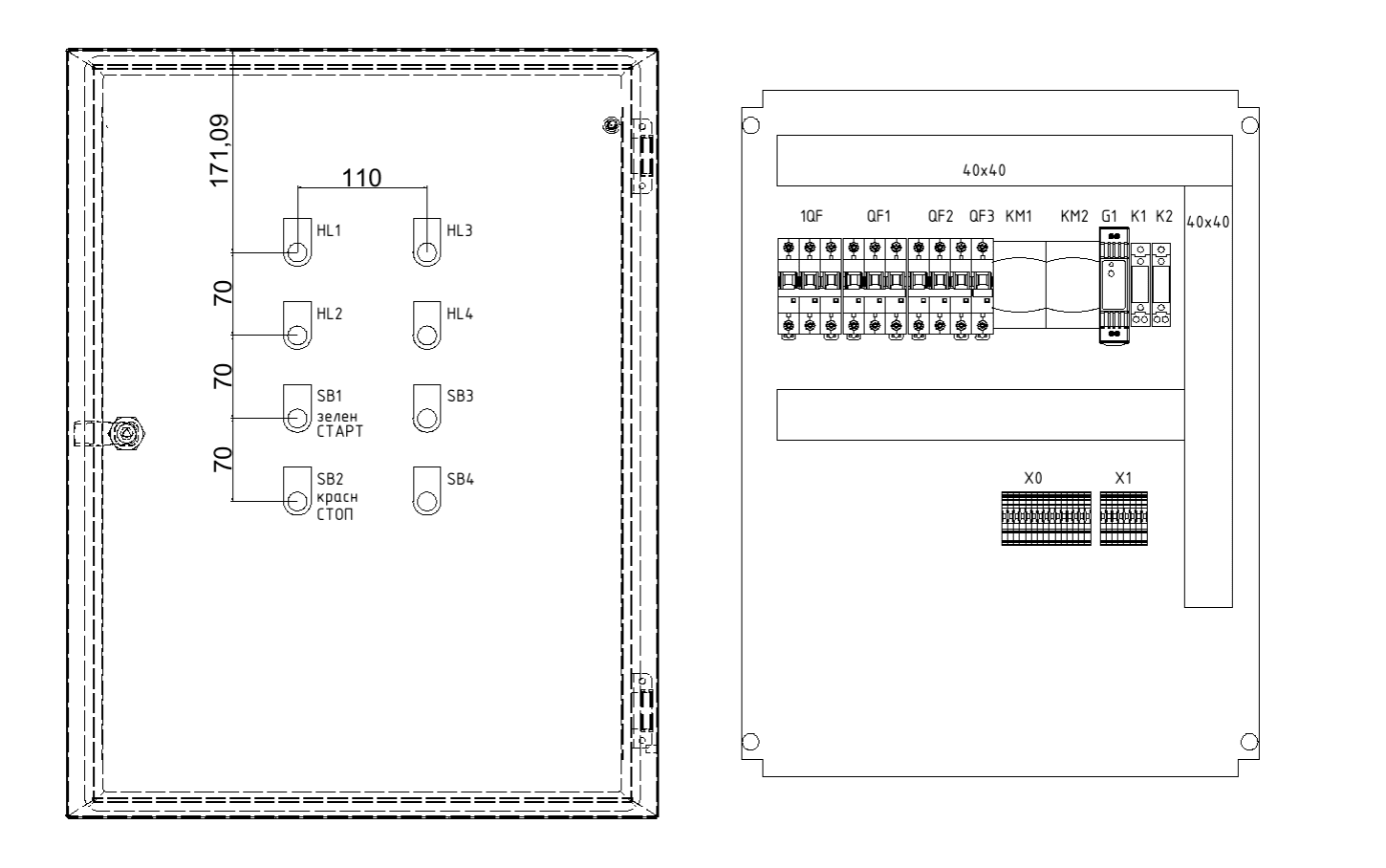

Подобрали вентиляторы, подобрали проводы, согласовали трассу для кабелей, спроектировали электросхему шкафа и компоновку оборудования и согласовали всё с заказчиком.

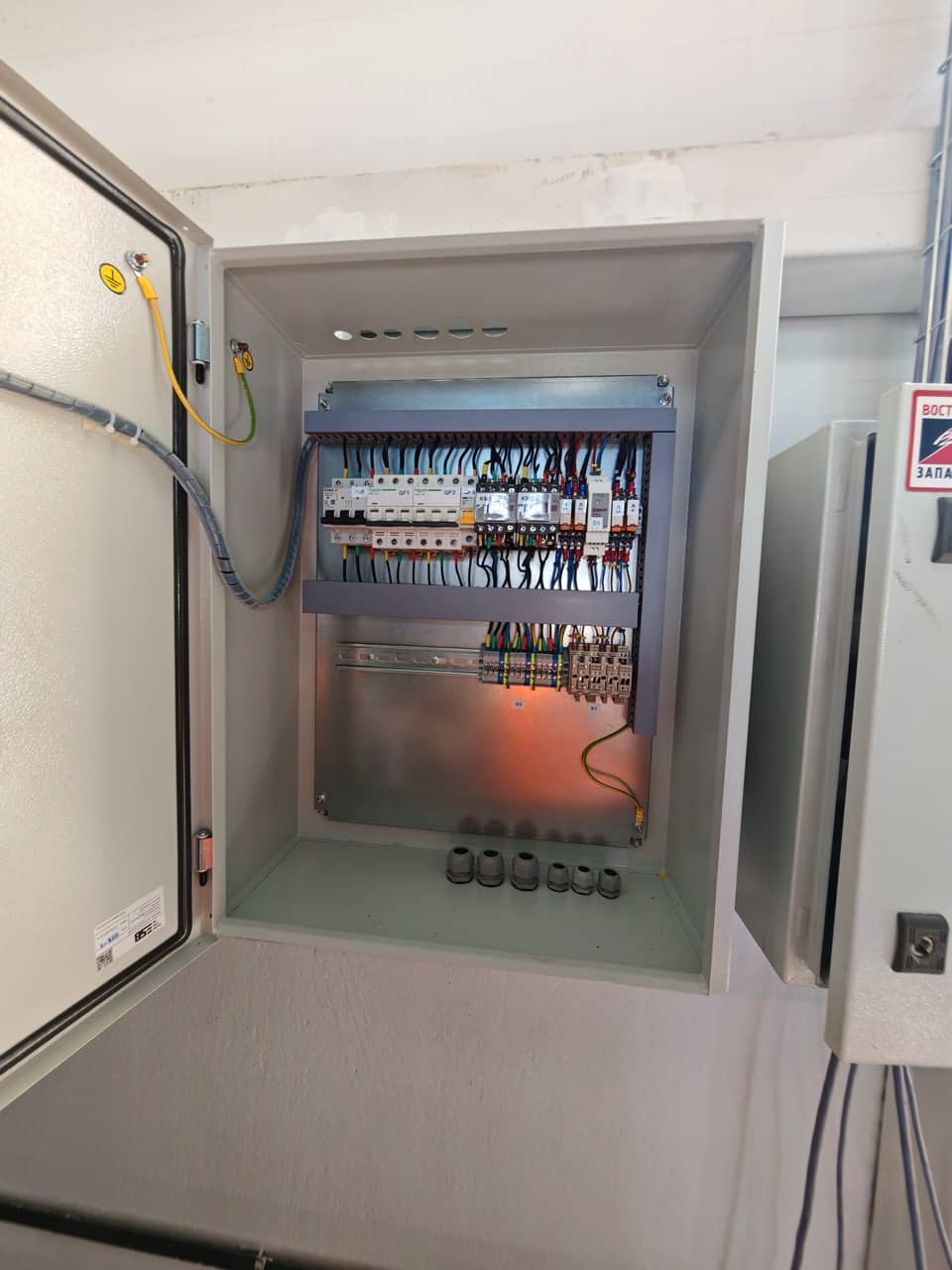

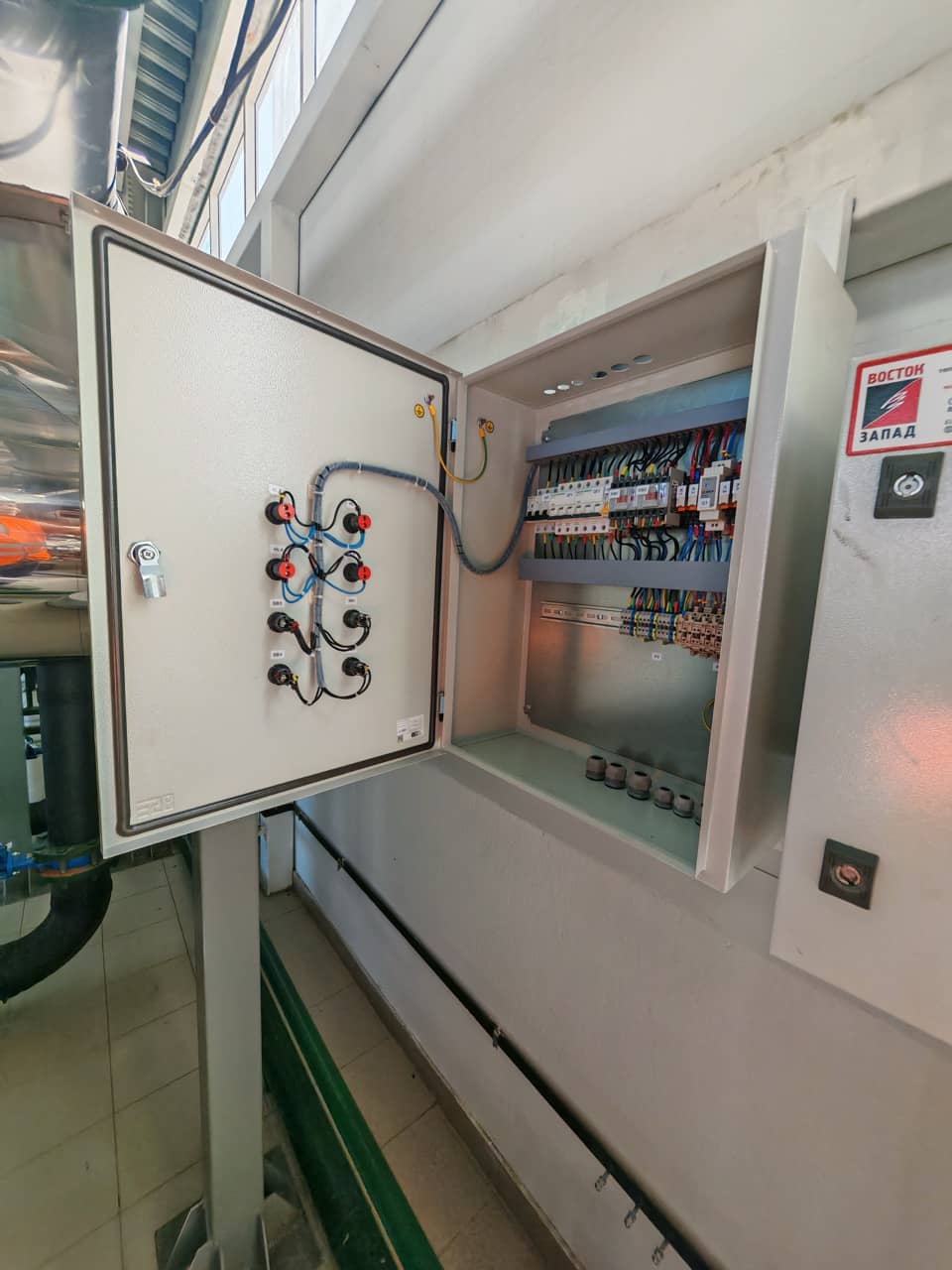

Особенность этого кейса в том что вентилятор управляется переменным током 380 вольт, а привод заслонки управляется напряжением в 24 вольта постоянного тока. Значит нужно было гальванически развязать все цепи, чтобы они не влияли одна на другую. Для экономии бюджета мы подобрали вводной автоматический выключатель КЕАЗ и контакторы DEKraft. Релейная часть должна быть особенно надежна - реле взяли марки ONI. оптимальным выбором корпуса электрощита по срокам и стоимости был ESB. Сигналы команд на включение вывели на дверь шкафа, а для подключения проводов смонтировали всё на клеммы. По желанию заказчика оставили место для добавления оборудования. С клапанов приходит обратная связь, также через 24 вольта. Эта обратная связь запускает контакторы, как только клапан откроется на 85 градусов и более.
Соответственно, после этого идет запуск через контакторы двигателя, который начинает всасывать воздух.
