Как наши специалисты сделали АВР для ВРУ больницы Москвы
Для объекта городской больницы одного из московских районов стояла задача - безотказное питание от двух вводов т.к. больницы являются потребителями 1й категории. Проект не предусматривал схемы АВР или хотя бы минимальных требований к ней. Такой блок обозначается буквами АВР на схеме вводных панелей.
АВР должен управлять двумя вводными автоматическими выключателями и одним секционным. Логика простая - как только пропадает питание на основном вводе, то переключается на другой через секционный выключатель, при возврате питания - восстановление основного ввода с отключением секционного выключателя. Звучит просто. Дьявол крылся в том, что АВР должен работать в ручном и автоматическом режиме с переключением одного в другой в любой момент времени.
Что бы решить столь простую задачу были подобраны механические приводы на автоматические выключатели и составлена монтажная схема сигналов и управления приводами с отдельным блоком питания.
Что бы решить столь простую задачу были подобраны механические приводы на автоматические выключатели и составлена монтажная схема сигналов и управления приводами с отдельным блоком питания.
Схема выглядит сложной, но выполняет одну единственную функцию - дать сборщику понять куда и какие провода нужно проложить и подключить. Делать логику АВР было решено на контроллере EKF и реле ONI. Когда схема была готова - были заказаны все компоненты для сборки блока АВР. Монтажники тем временем делали силовую часть. Для силовой части заранее начинали делать 3D визуализацию т.к. автоматы были габаритными, а шкафы компактными.

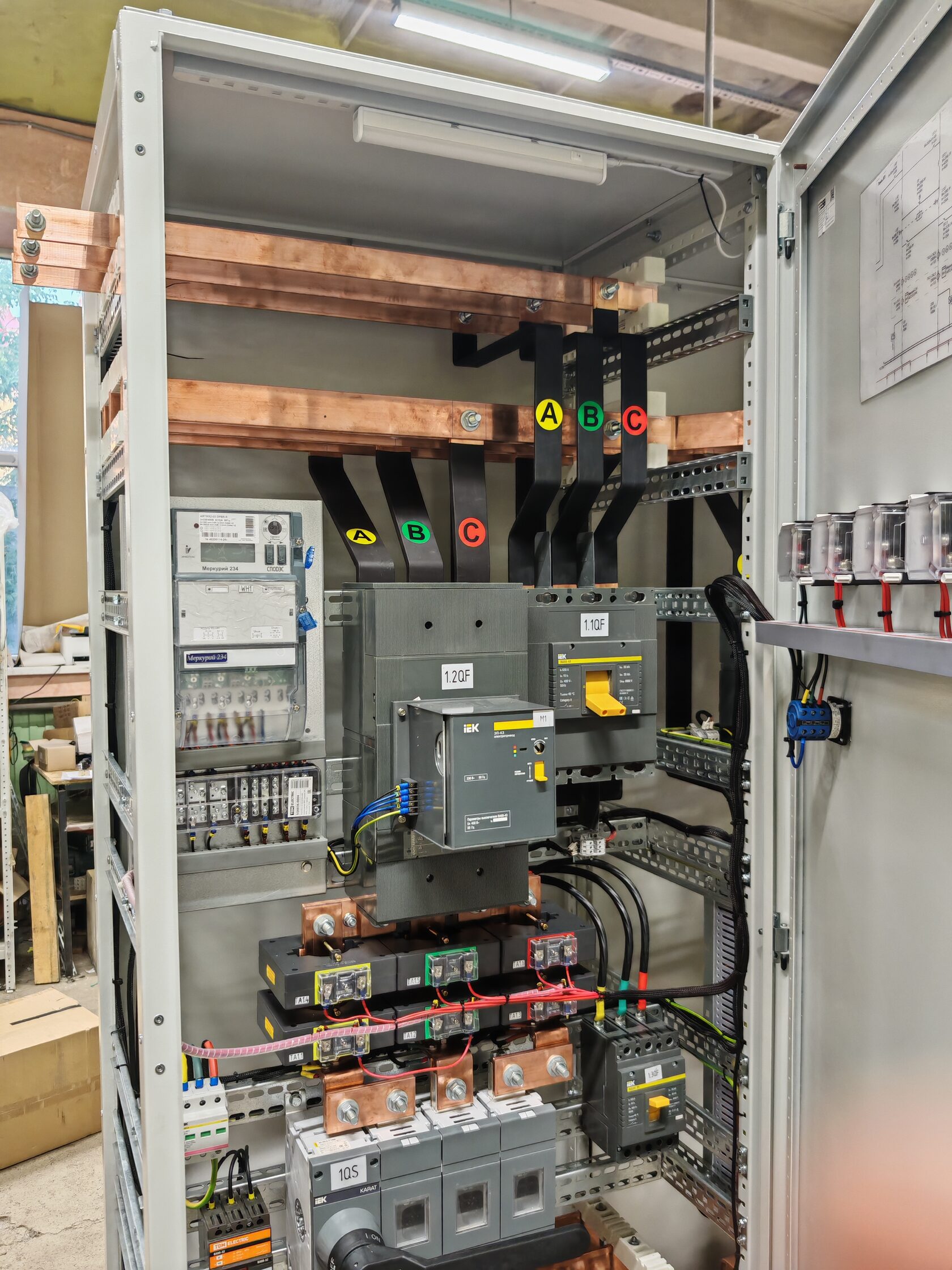

В процессе сборки мы нашли более оптимальное расположение оборудования, которое позволило сделать сборку еще быстрее, а узловые детали оставались в доступе для обслуживания и протягивания болтовых контактных соединений.
Параллельно работе силовой сборки инженер написал программу для обработки сигналов с ввода 1, ввода 2 и секционного выключателя - каждый из них может выйти из строя по тем или иных причинам и система должна соответствующе реагировать на изменения конфигурации включенных и выключенных аппаратов. Программу мы покажем в виде ФБД (функционально-блочной диаграммы) в ПО от EKF "PRO-Logic master" для наглядности.
Также были соблюдены стандарты сигнализации с выводом всей необходимой сигнализации на дверь секционного щита. Каждая лампа и кнопка имеет маркировку - за какой сигнал отвечает. Это позволяет легко управлять вводами в ручном и считывать информацию в автоматическом режимах.
Блок реле и АВР собирался на отдельной монтажной панели, также для ускорения процесса. Каждый провод и каждый элемент промаркированы. Маркировка проверялась ОТК в том числе и на соответствие схемы. Наличие принципиальной схемы работы АВР и маркировка дают возможность быстро провести пусконаладочные работы, что дальше и последовало.

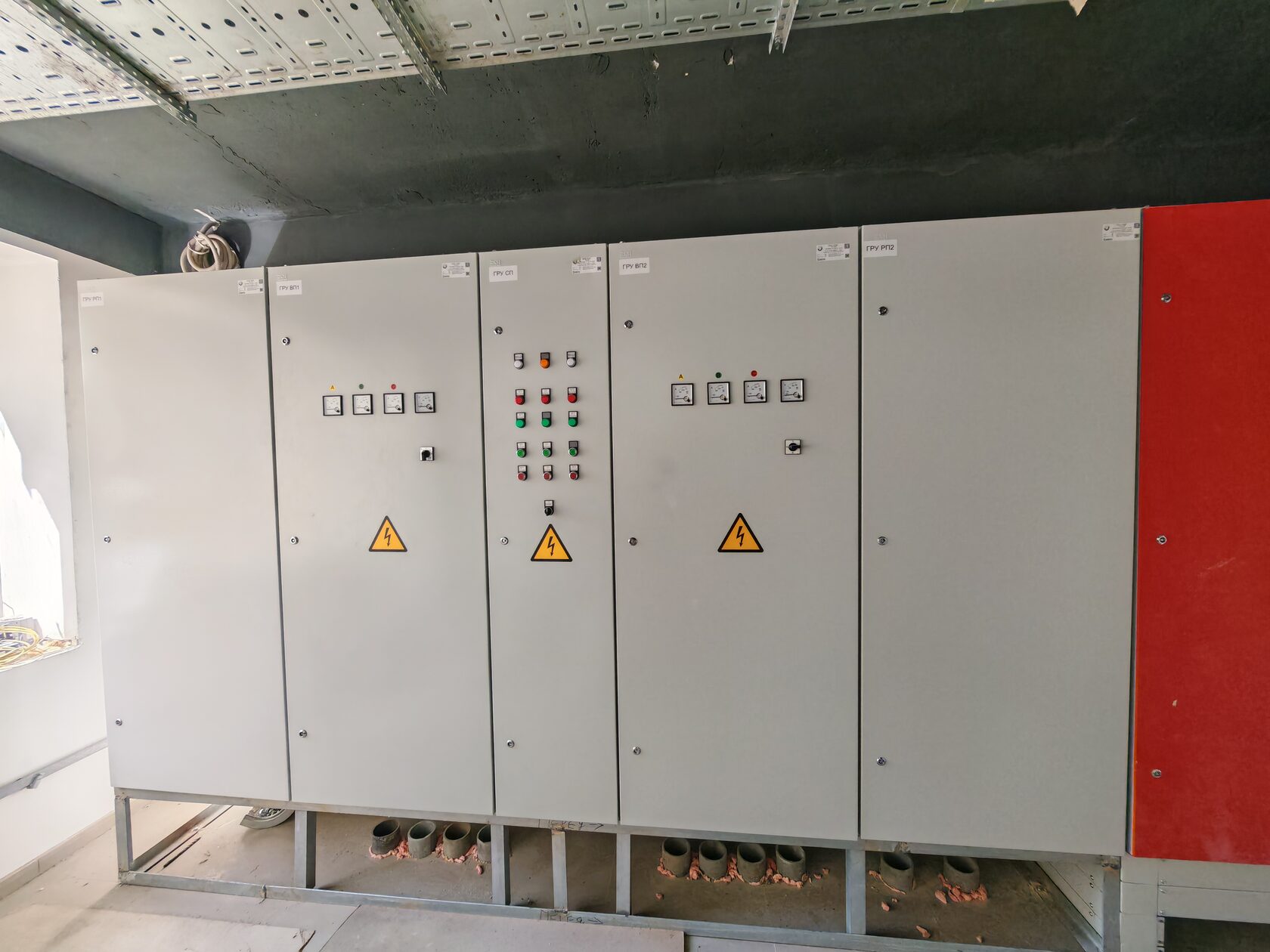

По окончании сборки АВР был опробован в ручном и автоматическом режимах, а шкаф был успешно смонтирован на объекте.
